LoRaMesh-låda med el via PoE

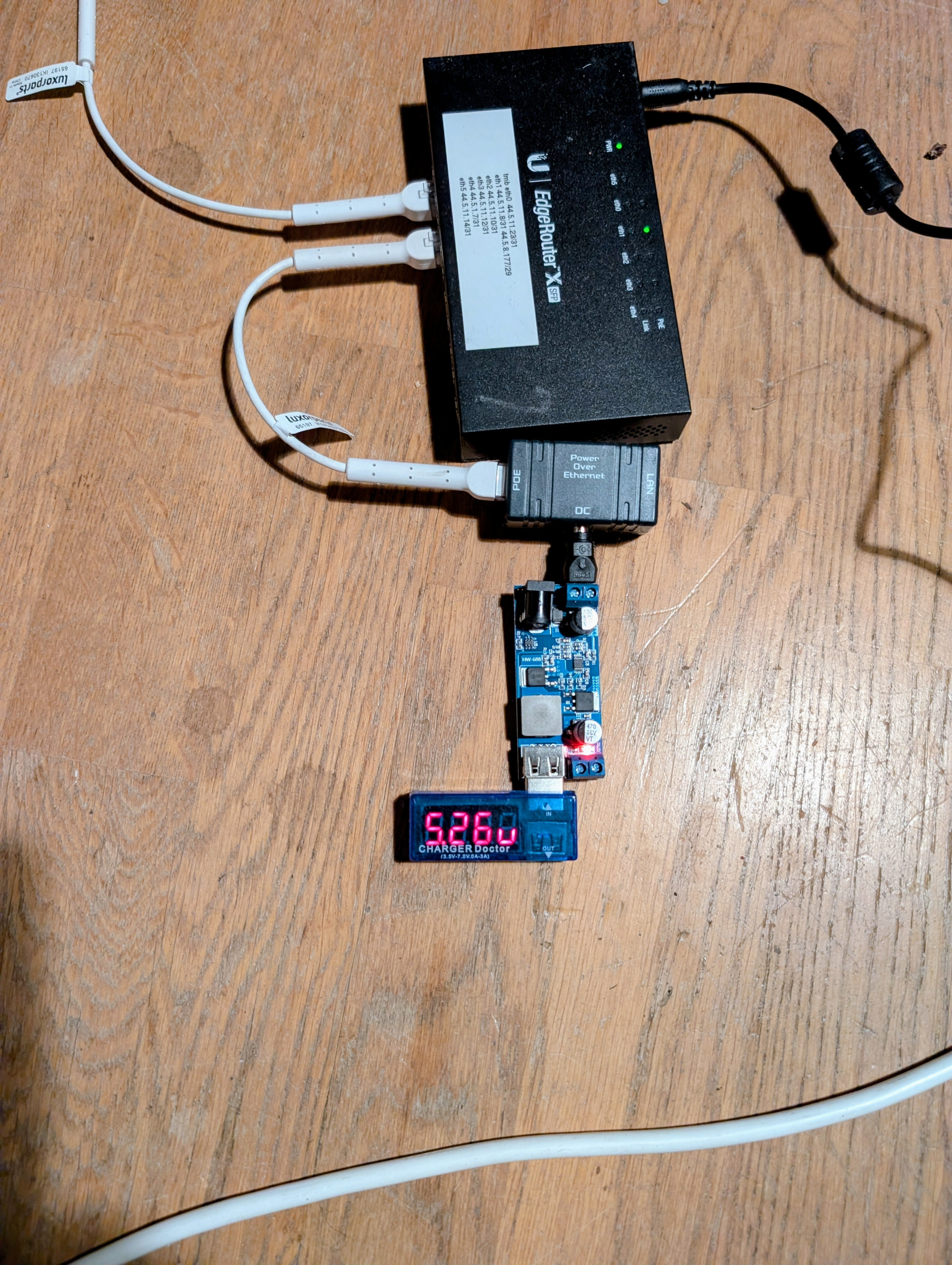

Tanken är att strömförsörja komponenterna i lådan via 24V PoE över STP från en ubiquiti-router som också ansluter en RPi i lådan via ethernet. En PoE-splitter tar 24V till en 5V-adapter som strömförsörjer både RPi och LoRa-kort.

  1. Material

    1. PoE-splitter: Typ 1: Lanberg, Typ 2, Typ 3 eller Typ 4
    2. Kort DC 5.5/2.5 till tvåtråd-sladd
    3. 24VDC till 5VDC-adapter, 24VDC från Router - 5VDC till RPi
    4. Kort "Tvåtråd till microUSB"-sladd
    5. Raspberrypi3B, headless 64bit, Raspberry Pi OS version Bookworm för att undvika kompatibilitetsproblem RPi3/wpa-supplicant i version Trixie.
    6. kort USB-A till USB-C-sladd
    7. Lora-kort, tex Heltec V3 eller V4

  2. Arbetsbeskrivning

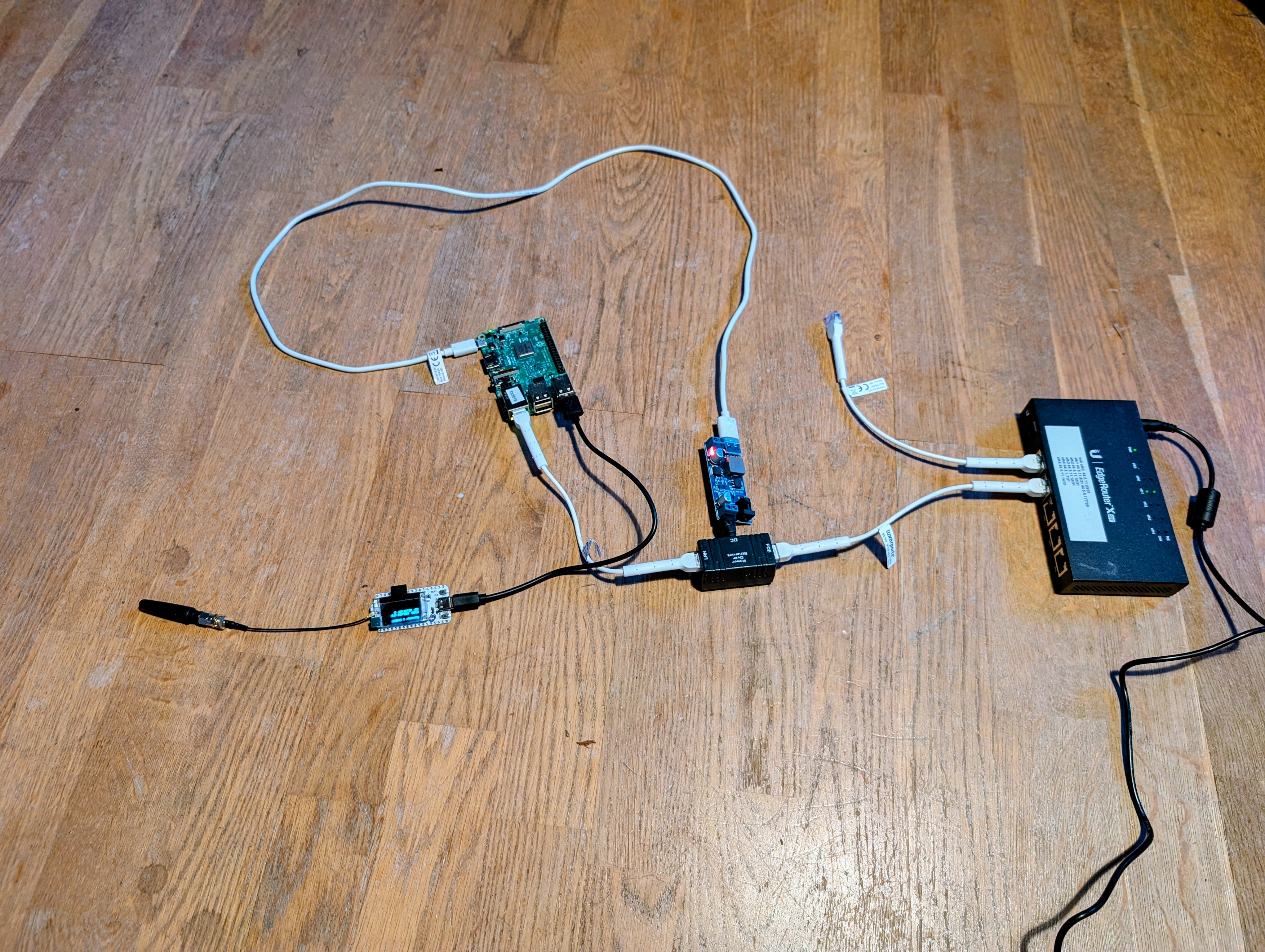

    1. Koppla ihop enligt bilden ovan. Allt utom routern ska in i lådan. Routern levererar 24V PoE via STP-kabeln från marken.
